Вихревая мельница (ВМ и ВМЭ)
Вихревые мельницы ВМ/ВМЭ реализуют принцип низкоскоростного каскадного ударного измельчения, что обеспечивает им следующие преимущества:
- Измельчение материалов, помол которых невозможен или затруднителен на других видах мельниц
- Отсутствие/минимизация нагрева измельчаемого материала
- Низкие удельные энергозатраты (ВМЭ), близкие к теоретическому минимуму для широкого класса задач измельчения
- Высокая однородность помола (обеспечивается непрерывным циклом помола с одновременной классификацией)
- Надежность и простота конструкции, удобство эксплуатации.
Вихревые мельницы ВМ/ВМЭ прошли промышленные испытания и представлены на действующих предприятиях России
Области применения: строительство (клинкер, минеральное сырье, микропорошки минералов), парфюмерия и косметика (микронаполнители, растительное сырье, биологически активные вещества), химическая промышленность и производство красок, пищевая промышленность (мука, в т.ч. цельная, сахарная пудра, соя, рис), порошковая металлургия и многие другие отрасли.
 |
 |
Технические характеристики: |
|||
|
Продукция (мельницы)
|

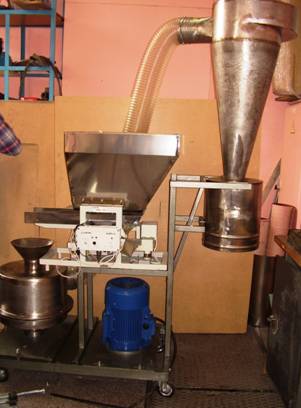

ВМЭ-350 - вихревая мельница с электро-приводом
|
ВМ-350 - вихревая мельница газодинами-ческая
|

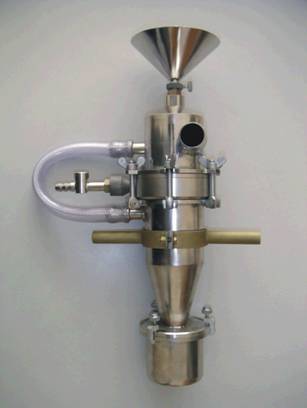

ВМ-70 - вихревая мельница газодинами-ческая лабораторная
|
|
Энергозатраты на помол, кВт*ч/кг |
0,02 - 0,3 |
0,5-1 |
2-5 |
|
Производи-тельность, кг/ч |
50- 200 |
100-300 |
2-3 |
Энергозатраты на помол |
|||
|
Материал |
Исходный размер, мм |
Потребление энергии ВМЭ-350, кВт*ч/т |
Энергозатраты другого оборудования, |
|
Соя (жирность18-25% ) |
5 //30 |
350 |
2500 |
|
Сахар |
2 // 30 |
45 |
|
|
Соль |
2 // 80 |
19 |
40 |
|
Соль |
2 // 10 |
40 |
|
|
Отруби |
2 // 40 |
75 |
|
|
Полиэтиленгликоль |
3 // 50 |
150 |
1000 |
Опыт измельчения |
|||
|
Материал |
Исходный |
Конечный размер, мкм |
Производительность, |
|
Корунд |
0,1 |
0,2 |
15 |
|
Твердые сплавы (карбиды) |
0,1 |
5-7 |
50-100 |
|
Гидроокись алюминия |
0,1 |
5-7 |
100-200 |
|
Кварцевый песок |
1-2 |
5-10 |
100-200 |
|
Медь |
0,1 |
7 |
100 |
|
Бокситы |
0,4 |
7 |
100 |
|
Слюда |
1-2 |
5-7 |
100-200 |
|
Цеолиты |
1-2 |
50 |
100 |
|
Тальк |
0,05 |
5-7 |
100 |
|
Пигменты (в т.ч. оксид железа) |
0,04 |
5 |
100-200 |
|
ПЭНД (полупродукт) |
2-3 |
60-400 |
100-300 |
|
Полиэтиленоксид, полиэтиленгликоль |
2-3 |
50-200 |
100-300 |
|
Опилки (древесная мука) |
1-2 |
50-140 |
100-200 |
|
Зерновые (пшеница, рожь) |
5 |
80-200 |
100-200 |
|
Отруби |
2-3 |
30-150 |
100-200 |
|
Какао-велла |
2-3 |
30-150 |
100-200 |
|
Раст. сырье (травы. коренья, ягоды и т.п.) |
2-3 |
50-200 |
100-200 |
|
Соя |
5 |
50-100 |
100 |
|
Соевый шрот |
5 |
20-100 |
100-200 |
|
Сахар |
1-2 |
20 |
100-300 |
|
Соль |
1 |
10 |
200-300 |
Награды:
2007г. серебряная медаль выставки «VII Московский Международный салон инноваций и инвестиций»
2009г. серебряная медаль выставки «IХ Московский Международный салон инноваций и инвестиций»
Коммерческие предложения: поставка оборудования.
Разработчик:
ИТ СО РАН совместно с ООО НПП "ВМ"
заместитель директора ИТ СО РАН д.ф.-м.н. Куйбин Павел Анатольевич
т. (383) 316-51-35, факс (383) 330-84-80, kuibin@itp.nsc.ru
Производитель: ООО НПП "ВМ",
